Kỹ thuật đấu nối dây anten tivi đúng cách dễ dàng đạt tín hiệu 99%
Kỹ thuật đấu nối dây anten tivi đúng cách dễ dàng đạt chất lượng truyền tín hiệu 99%
Hướng dẫn làm đầu giắc nối cho cáp đồng trục RG6

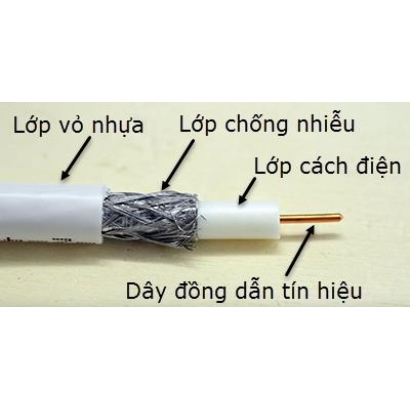

Dây truyền hình cáp là loại dây cáp đồng trục (Coaxial Cable) có cấu tạo đặc biệt, bên trong là lõi dây đồng dẫn tín hiệu và có lớp dây chống nhiễu được kết lại theo dạng lưới bao bọc xung quanh, ngoài ra còn được bao phủ bởi các lớp nhựa cách điện.
Đầu giắc cắm cho dây truyền hình cáp (F connector) cũng có cấu tạo đặc biệt do đó không thể sử dụng cách gắn thông thường cho loại cáp này.
Bài viết này sẽ hướng dẫn bạn cách gắn đầu dây truyền hình cáp khi bạn dùng dây này nối vào bộ chia để chia tín hiệu truyền hình ra cho nhiều tivi hay các thiết bị truyền hình khác.
Các bước thực hiện gắn đầu dây truyền hình cáp
Dùng dao bén cắt một đường vòng tròn xung quanh lớp vỏ nhựa cách đầu dây khoảng 10mm và có chiều sâu vừa đủ đứt lớp vỏ nhựa bọc bên ngoài. | Tuốt lớp vỏ nhựa ra khỏi đầu dây. |
Vuốt các dây đồng bọc chống nhiễu về phía vỏ dây sao cho các dây này cũng bao phủ xung quanh, Lúc này bạn sẽ nhìn thấy một lớp giấy kim loại bao phủ lõi bên trong. | Tiếp tục cắt một đường vòng tròn xung quanh cách đầu dây tín hiệu khoảng 7mm và có chiều sâu vừa đủ đứt lớp giấy kim loại và lớp vỏ nhựa cách điện. |
Tuốt bỏ lớp nhựa bao bọc lõi dây đồng dẫn tín hiệu. | Dùng tay vặn chặt đuôi của đầu cắm vào dây cáp theo chiều kim đồng hồ. Các ren của đầu cắm sẽ bám chặt vào các dây bọc chống nhiễu. |
Cắt bỏ các đoạn dây dư ra nếu có. | Kiểm tra cẩn thận không làm chạm lớp dây chống nhiễu vào dây dẫn tín hiệu. Không làm đứt các dây bọc chống nhiễu bên ngoài, nếu có đứt một vài dây nhỏ cũng không sao.  | Tiếp tục gắn đầu dây còn lại. |
Sử dụng bộ khuếch đại truyền hình cáp và bộ chia truyền hình cáp phù hợp như sau:
- Chia dưới 10 tivi: Quí khách sử dụng bộ khuếch đại truyền hình cáp Pacific DA20 và bộ chia tương ứng với số lượng tivi mình sử dụng
Cách nối dây cáp truyền hình để lắp đặt bộ khếch đại tín hiệu truyền hình cáp, bộ chia truyền hình cáp.
- Trên thị trường hiện nay có rất nhiều loại jack nối truyền hình cáp khác nhau, có những cách đấu nối khách nhau, ở câu hỏi cách nối dây truyền hình cáp với nhiều tivi chúng tôi xin hướng dẫn với loại jack nối thông dụng cụ thể như hình bên dưới.
